箱输送系统总体方案

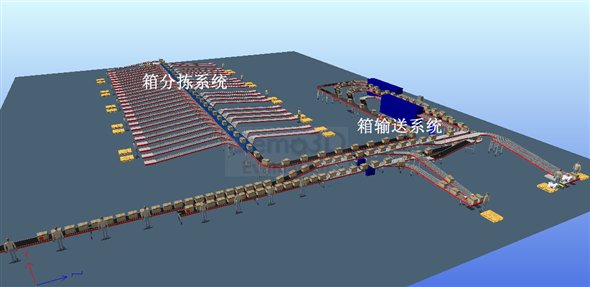

箱输送系统总体方案说明

• 系统包含两个子系统：1-箱输送系统，2-箱分拣系统；
• 箱输送系统的综合作业能力≥ 5000箱/小时，用于实现货品的上货输送、动态称重、入库扫描、异常分拨、自动贴标、自动塑封等功能。
• 箱分拣系统采用高速滑块分拣机，分拣效率（实际通过能力） ≥ 5000箱/小时，用于实现箱式货物的订单分拣及路径分拣。

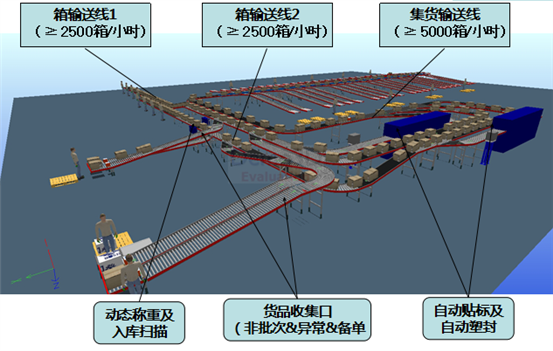

箱输送系统-总体

箱输送系统-上货

• 上货皮带机速度40m/min（变频调速）,输送线有效宽度为0.7m,输送面高度为0.7m， 方便上货作业。
• 上货输送线通过靠边整位、差速拉间距（间距1.2m以上，速度58.8m/min），以保证称重、扫描及高速分流的可靠性。
• 2套动态称重采用托利多SCS-40，效率达到2500箱/小时以上，技术先进，稳定可靠。

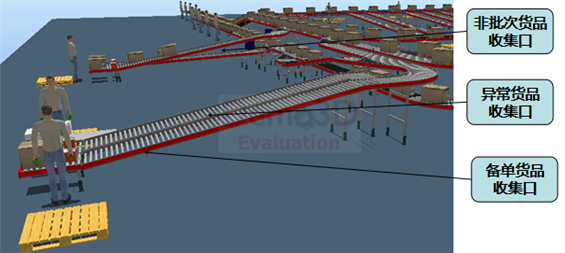

箱输送系统-高速分拨

• 共设置4个异常分拨口，用于实现非批次货品剔除、备单货品剔除及异常货品剔除等功能；
• 高速分流前配置2-3个缓存积放位，分流器采用多排斜轮结构，分流效率达到3000箱/小时，同时解决了因规格、外形变形等因素带来的分流可靠。
• 收集口采用无动力增大缓存量（10箱以上），具备较强的人机作业匹配度。

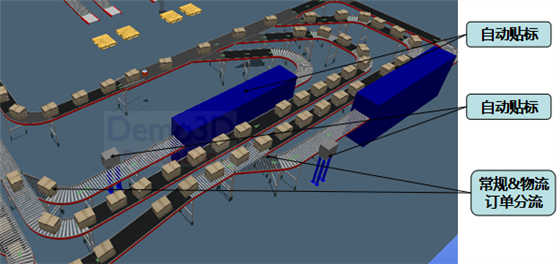

箱输送系统-自动贴标及塑封

• 根据订单性质分流：常规订单直接分拣，物流订单贴标塑封后分拣；
• 配置科道公司的在线气动自动贴标机，满足工业环境下7x24小时、高速、高质量、可靠耐用和智能化的打印贴标要求。
• 采用德顺在线式袖口式塑封机，塑封机前后配置足够的积放缓存辊道，设备应用成熟，性能可靠。
